No mundo da maquinaria industrial, o espaço é muitas vezes apertado, mas a procura de energia é elevada. Seja uma correia transportadora movendo toneladas de rocha em uma pedreira ou uma mesa elevatória posicionando equipamentos pesados em uma fábrica, o sistema de acionamento precisa ser compacto, robusto e confiável. É aqui que a caixa de engrenagens sem-fim brilha.
Apesar de ser um dos mecanismos mais antigos da engenharia mecânica, as caixas de engrenagens helicoidais continuam a ser um elemento básico na indústria moderna. Eles oferecem uma combinação única de alto torque, redução significativa de velocidade em um único estágio e design compacto que poucos outros tipos de engrenagens podem igualar.
No entanto, eles não são uma solução única para todos. A má compreensão de suas características de eficiência ou limitações térmicas pode levar a falhas prematuras. Este guia cobre tudo o que você precisa saber sobre o que é uma caixa de engrenagens sem-fim, como funciona, suas vantagens e desvantagens específicas e como selecionar a caixa correta para sua aplicação.

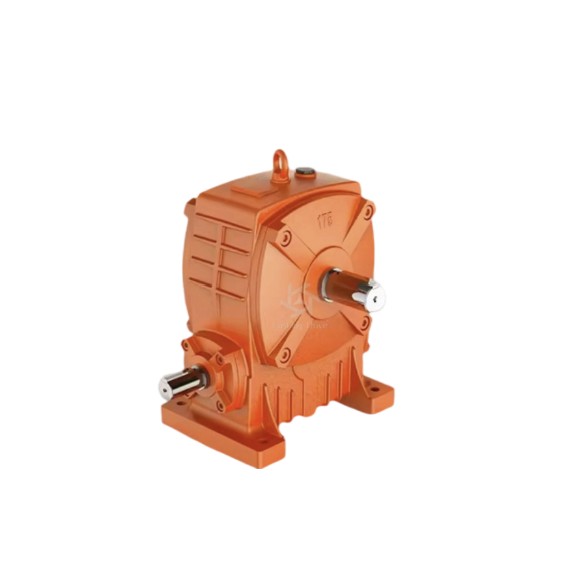

Uma caixa de engrenagens sem-fim (também conhecida como caixa de engrenagens sem-fim redutor , de engrenagem sem-fim ou transmissão com engrenagem sem-fim ) é um tipo de unidade de transmissão de energia que usa um eixo semelhante a um parafuso (o sem-fim) para acionar uma roda dentada (a engrenagem sem-fim).
Classificados como redutores de engrenagem em ângulo reto , o eixo de entrada e o eixo de saída são orientados a 90 graus um do outro. Esta geometria permite que o motor seja montado paralelamente à lateral da máquina, economizando espaço valioso em comparação com caixas de engrenagens em linha que se destacam.
Ao contrário das engrenagens de dentes retos ou helicoidais que rolam umas contra as outras, o sem-fim “desliza” pelos dentes da engrenagem. Essa interação exclusiva permite enormes taxas de redução de velocidade – geralmente variando de 5:1 a 100:1 – em um único estágio de marcha. Embora outros tipos de caixas de engrenagens (como planetárias ou helicoidais) possam precisar de vários estágios para atingir uma redução de 60:1, uma caixa de engrenagens sem-fim geralmente pode fazer isso com apenas duas peças móveis.
Transmissão de potência em ângulo reto (90°): Muda a direção do acionamento em 90 graus.
Alta taxa de redução: Capaz de atingir altas relações (baixa velocidade, alto torque) em uma carcaça compacta.
Estrutura compacta: Menos peças móveis em comparação com caixas helicoidais ou planetárias de vários estágios.
Contato deslizante: Os dentes da engrenagem deslizam em vez de rolar, o que proporciona uma operação silenciosa, mas gera mais calor.
O princípio de funcionamento de uma caixa de engrenagens sem-fim é baseado na vantagem mecânica de um parafuso. Imagine um parafuso e uma porca padrão. Se você girar o parafuso, a porca avança. Em uma caixa de engrenagens sem-fim, a “porca” são efetivamente os dentes curvos da roda dentada.
A lógica de redução é simples, mas poderosa. Se você tiver uma rosca sem-fim de partida única (ou seja, uma rosca contínua como um parafuso padrão), uma revolução completa do eixo de entrada avança a engrenagem sem-fim exatamente um dente.
Se a engrenagem helicoidal tiver 30 dentes, o eixo helicoidal deve girar 30 vezes para fazer a engrenagem completar uma revolução completa. Isso resulta em uma relação de transmissão de 30:1 . Essa alta relação é a razão pela qual os redutores de engrenagem helicoidal são a escolha certa para desacelerar motores elétricos de alta velocidade (normalmente funcionando a 1.400 ou 1.800 RPM) para velocidades industriais utilizáveis.
A física determina que a energia deve ser conservada (menos as perdas de eficiência). Ao reduzir a velocidade, você aumenta o torque. Como as caixas de engrenagens helicoidais oferecem uma redução drástica de velocidade, elas proporcionam uma multiplicação massiva de torque.
Isso os torna perfeitos para iniciar cargas pesadas a partir de uma parada total. Um pequeno motor emparelhado com uma caixa de engrenagens helicoidais 60:1 pode mover uma carga que, de outra forma, exigiria um motor muito maior e mais caro, usando um tipo de engrenagem diferente.
Uma das características mais famosas da transmissão por engrenagem helicoidal é o travamento automático. Em muitos projetos de alta relação (normalmente acima de 50:1), o atrito entre o sem-fim e a engrenagem é alto o suficiente para que o eixo de saída não possa impulsionar o eixo de entrada para trás.
Se você desligar o motor em uma correia transportadora, o peso da carga poderá tentar rolar a correia para trás. Uma caixa de engrenagens sem-fim com travamento automático atua como um freio natural, mantendo a carga no lugar. No entanto, os engenheiros nunca devem confiar apenas nisso para segurança . A vibração pode quebrar o bloqueio de fricção, portanto, aplicações críticas de elevação ainda exigem um freio dedicado.
Embora o mecanismo seja simples, a ciência dos materiais por trás dele é fundamental para evitar que a caixa de engrenagens se desfaça em pedaços.
O eixo sem-fim é o componente de entrada. Quase sempre é feito de aço temperado . Por sofrer atrito de deslizamento constante e alta tensão, as roscas são retificadas até obter um acabamento preciso para minimizar o desgaste.
A engrenagem helicoidal é o componente de saída. Ao contrário do eixo de aço, a engrenagem é normalmente feita de liga de bronze ou cobre.
Por que não aço sobre aço? Se tanto o sem-fim quanto a engrenagem fossem de aço endurecido, o alto atrito e o calor fariam com que os metais se unissem, destruindo a caixa instantaneamente. O bronze é mais macio e tem lubrificação natural. Ele atua como um material de sacrifício, desgastando-se lenta e previsivelmente ao longo do tempo, ao mesmo tempo que protege o eixo de aço mais duro.
Os rolamentos em uma caixa de engrenagens sem-fim têm uma tarefa difícil. Os rolamentos de entrada giram em altas velocidades do motor, enquanto os rolamentos de saída devem suportar toda a força do torque. Crucialmente, a ação de aparafusamento cria uma carga axial (impulso) que tenta empurrar o eixo sem-fim para fora da parte traseira da carcaça. As caixas de engrenagens de alta qualidade usam rolamentos de rolos cônicos ou rolamentos de contato angular para lidar com esse impulso.
Carcaça: Geralmente em ferro fundido para unidades industriais pesadas ou alumínio para aplicações mais leves e resistentes à corrosão.
Vedações: Essenciais para manter os contaminantes afastados, especialmente em minas empoeiradas ou fábricas de processamento de alimentos úmidos.
Lubrificação: Devido ao atrito de deslizamento, o óleo de engrenagem padrão muitas vezes não é suficiente. As caixas de engrenagens sem-fim normalmente requerem óleos sintéticos de alta viscosidade (como óleos PAG) que podem suportar altas temperaturas sem quebrar.
A escolha de uma caixa de engrenagens sem-fim costuma ser um ato de equilíbrio entre custo, tamanho e eficiência.
Alta densidade de torque: Eles acumulam muita potência em um espaço pequeno.
Simplicidade: Menos engrenagens significam custos de fabricação mais baixos em comparação com sistemas planetários complexos.
Operação silenciosa: O contato deslizante é mais suave e silencioso do que o ruído de choque das engrenagens retas.
Absorção de choque: O material da engrenagem de bronze absorve melhor as cargas de choque do que as engrenagens de aço endurecido, protegendo o motor.
Potencial de travamento automático: Pode reduzir a necessidade de sistemas de frenagem externos em algumas aplicações.
A principal desvantagem é a eficiência . Como as engrenagens deslizam umas contra as outras, uma parte significativa da potência de entrada é perdida na forma de calor.
Menor eficiência: Uma caixa de engrenagens helicoidal pode ser 95-98% eficiente. Uma caixa de engrenagens sem-fim de alta relação pode ser apenas 50-70% eficiente.
Geração de Calor: Toda essa energia perdida se transforma em calor. As caixas de engrenagens sem-fim esquentam e geralmente requerem aletas ou ventiladores de resfriamento.
Desgaste: A engrenagem de bronze foi projetada para se desgastar. Embora durem muito tempo, geralmente têm uma vida útil mais curta do que as engrenagens helicoidais em operações 24 horas por dia, 7 dias por semana.
Apesar de sua versatilidade, existem cenários específicos em que um redutor de engrenagem helicoidal é uma escolha ruim.
Se você está tentando minimizar o uso de eletricidade em uma grande fábrica, as perdas de eficiência das engrenagens helicoidais aumentam. Nestes casos, uma caixa de engrenagens cônicas (que é de 90°, mas mais eficiente) se paga com o tempo.
Operar uma caixa de engrenagens sem-fim em velocidades de entrada muito altas (acima de 3.000 RPM) ou continuamente sem descanso gera calor excessivo. Isso pode diluir o óleo, causando contato metal-metal e falha rápida.
Se a sua aplicação exigir que a carga pare ou seja empurrada manualmente para trás, a natureza de travamento automático da engrenagem helicoidal irá combatê-lo. Nestes casos, é necessária uma engrenagem helicoidal de baixa relação ou um tipo de engrenagem diferente.
Para engenheiros e compradores técnicos, compreender a geometria é fundamental para a seleção.
As caixas de engrenagens sem-fim são únicas porque sua relação é determinada pelo número de roscas (partidas) no sem-fim, não apenas pelo diâmetro.
Fórmula: Proporção = (Dentes na Engrenagem) / (Começa no Worm).
Uma engrenagem de 60 dentes com rosca sem-fim de 1 partida = relação 60:1.
Uma engrenagem de 60 dentes com rosca sem-fim de 2 partidas = relação 30:1.
Single-Start: Um thread contínuo. Alta relação, alta capacidade de travamento automático, menor eficiência.
Multi-Start (2, 4 ou mais): Vários threads rodando em paralelo. Relação mais baixa, maior eficiência, menor probabilidade de travamento automático.
O ângulo de ataque é a inclinação da rosca sem-fim. Um ângulo acentuado (partida múltipla) permite que a engrenagem deslize mais facilmente, melhorando a eficiência. Um ângulo raso (partida única) cria mais atrito, reduzindo a eficiência, mas aumentando o efeito de travamento automático.
Existe uma correlação direta entre proporção e eficiência.
Relação Baixa (5:1 a 15:1): Alta eficiência (80-90%).
Proporção Média (20:1 a 40:1): Eficiência média (70-80%).
Alta proporção (50:1 a 100:1): Baixa eficiência (50-60%).
Nota: Estes números são estimativas gerais. Verifique sempre as curvas específicas do fabricante.
Onde os redutores de engrenagem helicoidal apresentam melhor desempenho no mundo real?
Este é o local mais comum para drives worm. Eles se encaixam perfeitamente na lateral do transportador, mantendo os corredores desobstruídos. Para transportadores inclinados, o recurso de travamento automático ajuda a evitar que a correia deslize para trás quando parada.
A segurança é fundamental aqui. Embora os freios sejam obrigatórios, a resistência natural da engrenagem helicoidal adiciona uma camada de segurança e controle, evitando que a gravidade acelere a carga para baixo muito rapidamente.
Misturar concreto ou massa requer um torque enorme em velocidades lentas – o ponto ideal para engrenagens helicoidais. A engrenagem de bronze com absorção de choque também ajuda a amortecer o acionamento contra o impacto de 'chugging' da mistura de materiais pesados.
Muitos fabricantes oferecem caixas de engrenagens sem-fim de aço inoxidável com classificações IP69K. Seu alojamento liso e curvo (ao contrário do alojamento com nervuras de algumas outras caixas de engrenagens) é fácil de limpar, evitando a retenção de bactérias em instalações de processamento de alimentos.
Para aproveitar ao máximo seu investimento, você precisa estar atento a sinais de alerta específicos.
Se uma caixa de engrenagens estiver muito quente para ser tocada (normalmente acima de 80°C / 176°F), a película de óleo poderá quebrar. Este é o assassino número 1 de engrenagens helicoidais. Certifique-se de usar o óleo com grau de viscosidade ISO correto e de que as aletas de resfriamento estejam livres de poeira.
A corrosão ou “lascamento” nos dentes da engrenagem de bronze indica sobrecarga ou fadiga. Se você encontrar flocos de bronze no óleo durante uma troca, é um sinal de que a engrenagem está se desgastando rapidamente e pode precisar ser substituída ou aumentada.
Vazamentos nas vedações geralmente são causados pelo endurecimento da borracha pelo calor ou pelo aumento de pressão dentro da caixa. Certifique-se de que o respiro da caixa de engrenagens esteja limpo e funcionando para permitir a saída do ar expandido.
Troque o óleo regularmente: Troca inicial após 500 horas e depois a cada 2.500-5.000 horas, dependendo do tipo de óleo.
Ouça: um ruído de trituração sugere falha no rolamento; um barulho de batida sugere danos aos dentes.
Verifique o alinhamento: O desalinhamento entre o motor e a caixa de engrenagens mata rapidamente os rolamentos de entrada.
Não compre apenas a caixa mais barata. Siga esta estrutura.
Calcule exatamente quanto torque sua máquina precisa no eixo de saída, não apenas a potência do motor.
Se você trabalha 24 horas por dia, 7 dias por semana, superdimensione a caixa de câmbio ou escolha um modelo com melhor capacidade térmica. Se você operar apenas de forma intermitente (por exemplo, um abridor de portão), poderá usar uma caixa menor e menos eficiente.
Se precisar de uma proporção de 100:1, verifique a classificação térmica. A caixa de engrenagens pode ser mecanicamente forte o suficiente para suportar a carga, mas termicamente fraca demais para dissipar o calor.
Você precisa de um furo oco para deslizar em um eixo? Você precisa de um eixo de saída sólido? É um ambiente de lavagem que requer aço inoxidável?
Sempre aplique um Fator de Serviço (SF) . Para uma caixa de engrenagens sem-fim com carga uniforme funcionando 8 horas por dia, um SF de 1,0 é adequado. Para um britador de choque pesado funcionando 24 horas por dia, 7 dias por semana, você pode precisar de um SF de 2,0 ou superior (o que significa que a caixa de engrenagens é classificada para o dobro da potência real do motor).
Eles são usados principalmente em aplicações que exigem alto torque, baixa velocidade e transmissão de potência em ângulo reto, como transportadores, máquinas de embalagem, talhas e operadores de portão.
As caixas de engrenagens helicoidais normalmente operam com eficiência de 95%+. As caixas de engrenagens sem-fim variam amplamente, de 90% em relações baixas até 50% ou menos em relações altas, devido ao atrito de deslizamento.
A maioria das caixas de engrenagens sem-fim com relações acima de 50:1 são consideradas autotravantes, o que significa que a saída não pode acionar a entrada. Contudo, isto não deve substituir um freio de segurança em aplicações críticas de elevação.
As proporções comuns incluem 5:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1 e 60:1. Proporções de até 100:1 são possíveis em estágios únicos.
Com manutenção e dimensionamento adequados, podem durar muitos anos. No entanto, a roda sem-fim de bronze é um item de desgaste e eventualmente precisará ser substituída, normalmente mais cedo do que os tipos de engrenagem totalmente em aço.
Sim, mas o gerenciamento térmico é fundamental. Você deve garantir que a caixa de engrenagens esteja classificada para 'Serviço Contínuo' e pode precisar de óleo sintético ou resfriamento externo para aplicações contínuas de alta carga.
Os óleos sintéticos de poliglicol (PAG) ou polialfaolefina (PAO) são melhores para engrenagens helicoidais, pois lidam melhor com o calor e o atrito do que os óleos minerais. Verifique sempre as especificações do fabricante.
Escolha uma caixa de engrenagens sem-fim para espaço compacto, acionamento em ângulo reto, relações altas e custo inicial mais baixo. Escolha uma caixa de engrenagens helicoidal para alta eficiência, funcionamento contínuo 24 horas por dia, 7 dias por semana e economia de energia a longo prazo.
A caixa de engrenagens helicoidais continua sendo uma potência no mundo industrial por um bom motivo. Ele oferece uma combinação de torque, compacidade e economia que é difícil de superar para aplicações de baixa velocidade. Embora tenham limitações em relação à eficiência e ao calor, a compreensão dessas compensações permite que os engenheiros as utilizem de forma eficaz.
Ao dimensionar corretamente sua caixa de engrenagens, selecionar o lubrificante certo e reconhecer as características térmicas, um redutor de engrenagem helicoidal pode fornecer anos de serviço confiável. Esteja você projetando um novo sistema de transporte ou substituindo uma unidade com defeito, focar nos detalhes de proporção, material e fator de serviço garantirá que você faça a escolha certa para seu maquinário.
