Die Umgebungen der Stahlproduktion sind unerbittlich. Hier sind die Geräte Umgebungstemperaturen von über 60 °C, Wolken aus abrasivem Zunderstaub und Stoßbelastungen ausgesetzt, die zur Zerstörung standardmäßiger Industriekomponenten führen würden. Dabei ist der Antriebsstrang oft das schwächste Glied. Standardgetriebe fallen aufgrund thermischer Überlastung oder Lagerermüdung häufig vorzeitig aus, was zu ungeplanten Ausfallzeiten führt, die Tausende von Dollar pro Minute durch Produktionsausfälle kosten.

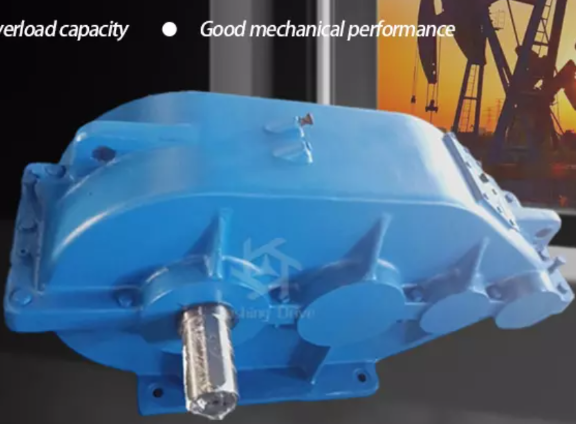

Die Lösung liegt in der Angabe von a Robuster zylindrischer Geschwindigkeitsreduzierer . Dabei handelt es sich nicht nur um Übertragungsgeräte; Dabei handelt es sich um technische Schutzmaßnahmen, die die Betriebszeit bei kontinuierlichen Gieß- und Walzprozessen gewährleisten sollen. Im Gegensatz zu Allzweckgetrieben ist eine robuste Einheit so konstruiert, dass sie spezifischen metallurgischen Belastungen und Umweltgefahren standhält. In diesem Artikel werden bestimmte hochbeanspruchte Anwendungen in Stahlwerken analysiert und die technischen Kriterien dargelegt, die für die Auswahl eines Reduzierers erforderlich sind, der diesen Anforderungen standhält.
Anwendungsspezifität: Warum Walzwerke, Sinteranlagen und Laufkräne unterschiedliche Getriebekonfigurationen erfordern (Servicefaktor > 2,0).
Die „Robust“-Definition: „Robust“ ist kein Marketing-Schlagwort; es bezieht sich auf messbare Spezifikationen: einsatzgehärtete Zahnräder, übergroße Lager und spezielle Dichtungen.
TCO-Fokus: Während die Anschaffungskosten für Hochleistungsgetriebe höher sind, wird der ROI durch längere Wartungsintervalle und weniger katastrophale Ausfälle erzielt.
Auswahlpriorität: Geben Sie der Wärmeableitung und der Lebensdauer des Lagers L10 Vorrang vor reinen Drehmomentwerten.
Walzwerke weisen den härtesten Arbeitszyklus in einem Stahlwerk auf. Der Antriebsstrang muss die „Biss“-Phase überstehen, in der die Metallplatte zuerst in die Rollen eintritt. Dieses Ereignis sendet einen massiven, sofortigen Drehmomentanstieg zurück durch die Untersetzungseinheit. Es testet die mechanischen Grenzen jedes Zahnradzahns und jeder Welle.
Herkömmliche Stirnradgetriebe fallen in diesen Fällen oft katastrophal aus. Ihr gerades Zahndesign sorgt für ein abruptes Einrasten. Wenn eine Stoßbelastung auftritt, übersteigt die Spannungskonzentration auf einen einzelnen Zahn häufig dessen Streckgrenze, was zum Bruch führt. Darüber hinaus fehlt es Standardeinheiten oft an dem Kontaktverhältnis, das zur effektiven Verteilung dieser Lasten erforderlich ist, was zu schnellem Lochfraß auf der Zahnradfläche führt.
Um im Walzwerk zu überleben, müssen Ingenieure bestimmte Konfigurationen priorisieren:
Schrägverzahnte und doppelt verzahnte Konfigurationen: Robuste Untersetzungsgetriebe verwenden Schrägverzahnungen mit Schrägungswinkeln, die typischerweise zwischen 15° und 30° liegen. Diese Geometrie stellt sicher, dass zu jedem Zeitpunkt mehrere Zähne in Kontakt sind. Es erhöht das Kontaktverhältnis und glättet effektiv die Stoßbelastung während der Bissphase.
Aufgekohlte Hartzahnoberflächen: Moderne Effizienz erfordert Hartzahntechnologie. Zahnräder sollten aus legiertem Stahl mit niedrigem Kohlenstoffgehalt hergestellt, aufgekohlt und vergütet sein. Dadurch entsteht eine Oberfläche, die hart genug ist, um Ermüdungserscheinungen zu widerstehen, während gleichzeitig ein robuster, duktiler Kern erhalten bleibt, der Stöße absorbiert.
Entscheidungsmetrik: Bewerten Sie bei der Auswahl einer Einheit die Torsionssteifigkeit. Eine hohe Steifigkeit verhindert ein „Aufdrehen“ des Getriebestrangs, was für die Aufrechterhaltung einer gleichbleibenden Dicke des fertigen Stahlprodukts von entscheidender Bedeutung ist.
Sinter- und Pelletieranlagen zeichnen sich durch ihre Atmosphäre aus. Die Luft ist oft mit Eisenerzstaub und Sinterfeinteilen verstopft. Diese Partikel sind extrem hart und wirken als Schleifmittel, wenn sie in den Ölsumpf des Getriebes gelangen.
Standard-Gummilippendichtungen sind hier die Hauptfehlerquelle. In einer abrasiven Umgebung sammelt sich Staub auf der Welle. Wenn sich die Welle dreht, wirkt dieser Staub wie Sandpapier, riecht die Welle und verschleißt die Dichtlippe. Sobald die Dichtung beschädigt ist, gelangen Verunreinigungen in das Öl, was zu einem schnellen Lagerausfall und Getriebeverschleiß führt.
Ein für diese Zone gebauter Reduzierer erfordert eine mehrschichtige Verteidigungsstrategie:
Fortschrittliche Dichtungssysteme: Standarddichtungen reichen nicht aus. Sie müssen Taconite-Dichtungen, Labyrinthdichtungen oder ausspülbare Fettbarrieren angeben. Diese Konstruktionen schließen Partikel physikalisch aus, selbst in starken Staubwolken.
Wärmemanagement: Sinteranlagen sind heiß. Die Umgebungswärme verringert die Wärmekapazität des Getriebes. Robuste Geräte integrieren Hilfskühlsysteme wie wellengetriebene Lüfter, interne Kühlschlangen oder externe Zwangsschmiersysteme mit Wärmetauschern.
Entscheidungsmetrik: Überprüfen Sie die IP-Schutzart und die Kompatibilität des Dichtungsmaterials. Für Hochtemperaturzonen sind Viton-Dichtungen (FKM) aufgrund ihrer Beständigkeit gegen thermischen Abbau Standard-NBR-Dichtungen (Nitril) überlegen.
In der Schmelzerei ist der Transport von geschmolzenem Stahl ein riskanter Vorgang. Zuverlässigkeit bei Brückenkränen und Pfannendrehtürmen ist eine Sicherheitsanforderung und nicht nur ein Produktionsziel. Ein Getriebeausfall könnte dazu führen, dass die Gießpfanne herunterfällt, was zu katastrophalen Schäden und möglicherweise zum Verlust von Menschenleben führen kann.
Bei diesen Anwendungen handelt es sich um intermittierende Arbeitszyklen mit hohen Start-/Stoppfrequenzen. Außerdem müssen sie große Trägheitslasten bewältigen. Das Untersetzungsgetriebe muss die Last sowohl beim Heben als auch beim Senken kontrollieren (regenerative Bremskräfte), wodurch eine besondere Belastung auf die Abtriebswellenlager ausgeübt wird.
Die Sicherheitstechnik erfordert im Vergleich zu herkömmlichen Industrieförderern eine erhebliche Überkonstruktion:
Hohe Servicefaktoren: Ingenieure sollten Servicefaktoren (SF) von 2,0 bis 3,0 angeben. Dieser Sicherheitsspielraum berücksichtigt die dynamischen Belastungen und stellt sicher, dass das Gerät innerhalb seiner Ermüdungsgrenzen gut funktioniert.
Parallelwellenausführungen: Für Kranaufzüge werden zylindrische Reduzierstücke mit Parallelwelle bevorzugt. Ihre Anordnung ist ideal für die Bewältigung hoher Querlasten an der Abtriebswelle, wie sie beim Anschluss an eine Kabeltrommel häufig vorkommen.
Entscheidungsmetrik: Verlassen Sie sich nicht allein auf die Getriebedrehmomentwerte. Suchen Sie nach Herstellern, die berechnete Daten zur Ermüdungslebensdauer der Lager bereitstellen . Bei vertikalen Hebeanwendungen ist die Lagerlebensdauer (L10-Lebensdauer) oft der begrenzende Faktor.
Für das ungeübte Auge können zwei Getriebe identisch aussehen. „Robustheit“ wird jedoch durch die im Inneren des Gehäuses verborgene Materialwissenschaft und Fertigungspräzision definiert. Käufer müssen über die grundlegenden Leistungs- und Verhältniszahlen im Datenblatt hinaussehen.
Die Wahl des Metalls entscheidet über die Langlebigkeit. Bei Standardzahnrädern kommt möglicherweise eine Induktionshärtung zum Einsatz, bei der nur die Oberfläche behandelt wird. Eine robuste Einheit verwendet typischerweise kohlenstoffarmen legierten Stahl (z. B. 20CrMnTi), der aufgekohlt und abgeschreckt wird. Durch diesen Prozess wird ein tief gehärtetes Gehäuse (HRC 58–62) für Verschleißfestigkeit erreicht.
Ebenso wichtig ist die Stabilität des Gehäuses. Während vorgefertigter Stahl eine hohe Schlagfestigkeit aufweist, wird hochwertiges Gusseisen oft wegen seiner hervorragenden Vibrationsabsorptionseigenschaften bevorzugt, die die internen Komponenten schützen.
Präzision steht in direktem Zusammenhang mit Effizienz und Lärm.
Schleifstandards: Fordern Sie die Qualitätsstufen DIN 5/6 oder AGMA 11+. Präzisionsschleifen gewährleistet einen Wirkungsgrad von >96 % und reduziert den Geräuschpegel erheblich.
Profilmodifikation: Bei starker Belastung verformen sich die Wellen leicht. Robuste Zahnräder verfügen über eine „Ballung“ oder Profilmodifikationen, um diese Durchbiegung zu kompensieren und sicherzustellen, dass die Last über die Zahnmitte und nicht über die Kanten verteilt bleibt.
| Funktion | Standard-Industriereduzierer | Robuster Stahlwerksreduzierer |
|---|---|---|
| Getriebematerial | Stahl mit mittlerem Kohlenstoffgehalt / induktionsgehärtet | Kohlenstoffarme Legierung (20CrMnTi) / aufgekohlt |
| Versiegelung | Standard-NBR-Lippendichtung | Taconit / Labyrinth / Viton |
| Lagerlebensdauer (L10) | ~5.000 - 10.000 Stunden | >50.000 Stunden |
| Servicefaktor | 1,0 - 1,5 | 2,0 - 3,0+ |
Beschaffungsteams tappen oft in die „Preis-Kosten-Falle“. Ein niedrigerer Anschaffungspreis weist häufig auf die Verwendung unterdimensionierter Lager, weicherer Zahnflächen oder minderwertiger Dichtungen hin. In einem Stahlwerk, das rund um die Uhr in Betrieb ist, sehen die Gesamtbetriebskosten (TCO) anders aus.
Der Energieverbrauch ist ein wesentlicher Betriebskostenfaktor. Ein robuster zylindrischer Reduzierer arbeitet typischerweise mit einem Wirkungsgrad von etwa 98 % pro Stufe. Im Gegensatz dazu erreichen ältere Schneckenantriebstechnologien möglicherweise nur einen Wirkungsgrad von 60–80 %. Bei kontinuierlichen Anwendungen wie Rolltischen kann der Wechsel zu hocheffizienten zylindrischen Einheiten die Stromkosten jährlich um 15–20 % senken.
Wartungsaufwand und Ausfallzeiten sind teuer.
Ölwechselintervalle: Standardgeräte erfordern möglicherweise alle 5.000 Stunden einen Ölwechsel. Robuste Konstruktionen, die mit synthetischen Schmierstoffen kompatibel sind und über größere Ölwannen verfügen, können dieses Intervall auf über 15.000 Stunden verlängern.
Modulare Wartung: Achten Sie auf Designs mit geteiltem Gehäuse. Dadurch können Wartungsteams vor Ort Zahnräder prüfen oder Lager austauschen, ohne die gesamte Einheit vom Maschinensockel demontieren zu müssen, wodurch stundenlange Ausfallzeiten eingespart werden.
Genauso wichtig wie die Hardware selbst ist es, den richtigen Partner zu finden. Nicht jeder Lieferant versteht die Nuancen der Stahlproduktion. Du brauchst ein Robuster Hersteller von zylindrischen Geschwindigkeitsreduzierern , der seine Leistungsfähigkeit in der Schwerindustrie unter Beweis stellen kann.
Anpassung: Stahlwerke sind voller veralteter Ausrüstung. Kann der Hersteller Wellenabmessungen, Achsabstände oder Verhältnisse ändern, um einen „Drop-in“-Ersatz für eine veraltete Einheit zu schaffen? Diese Fähigkeit verhindert die Notwendigkeit, das gesamte Maschinenfundament neu zu konstruieren.
Compliance: Stellen Sie sicher, dass sie die für die Schwerindustrie relevanten ISO-, DIN- oder AGMA-Standards erfüllen. Durch die Einhaltung wird gewährleistet, dass die Tragzahlen anhand standardisierter, überprüfbarer Formeln berechnet werden.
Bei einer Panne ist die Durchlaufzeit der Feind. Überprüfen Sie die Lieferkette des Herstellers. Halten sie einen Lagerbestand an wichtigen Ersatzteilen wie Dichtungen und Lagern bereit? Lokaler Support oder schnelle Versandmöglichkeiten sind unerlässlich, um das Risiko von Ausfallzeiten zu minimieren.
Akzeptieren Sie niemals einen Prototyp ohne Daten. Führt der Hersteller vor dem Versand Volllasttests und Geräuschanalysen durch? Ein seriöser Hersteller stellt Testberichte zur Verfügung, die bestätigen, dass das Gerät unter Last die thermischen und mechanischen Spezifikationen erfüllt.
In der Stahlherstellung ist das Getriebe der Herzschlag der Produktion. Die Auswahl einer generischen Einheit ausschließlich auf der Grundlage des Preises oder der Drehmomentwerte im Katalog ist ein strategischer Fehler, der zu chronischem Versagen führt. Für eine erfolgreiche Implementierung ist es erforderlich, die thermischen und mechanischen Eigenschaften des Reduziergetriebes an die spezifische Zone der Mühle anzupassen, sei es das stoßanfällige Walzgerüst oder die staubdichte Sinteranlage.
Wir empfehlen Ihnen, Ihre aktuellen Anlagen mit hohem Ausfallrisiko zu prüfen. Identifizieren Sie, wo Standardeinheiten unzureichend sind, und wenden Sie sich an einen Ingenieurspezialisten, um eine wirklich robuste zylindrische Lösung zu spezifizieren. Diese Investition sichert Ihre Betriebszeit und stabilisiert Ihr Wartungsbudget.
A: Ein robustes Reduzierstück ist für schwere Beanspruchung ausgelegt. Während Standardgeräte einen Servicefaktor von 1,0 haben können, streben robuste Geräte einen Servicefaktor von 2,0 oder höher an. Sie verfügen über aufgekohlte, einsatzgehärtete Zahnräder (HRC 58–62) für Schlagfestigkeit, verstärkte Gusseisengehäuse zur Vibrationsdämpfung und spezielle Dichtungssysteme (wie Taconite- oder Labyrinthdichtungen), um aggressiven Staub und Feuchtigkeit, die in der Schwerindustrie vorkommen, fernzuhalten.
A: Effizienz und Wärmemanagement sind die Hauptgründe. Stirnradgetriebe erreichen einen Wirkungsgrad von ca. 98 % pro Stufe, während Schneckengetriebe oft mit 60–80 % zu kämpfen haben. Bei Anwendungen im Dauerbetrieb wie Rollgängen erzeugen Schneckengetriebe aufgrund der Gleitreibung übermäßige Wärme, was zu thermischen Ausfällen führt. Stirnräder laufen kühler und reduzieren den Stromverbrauch deutlich.
A: Sie müssen die Betriebsdauer und die Intensität der Stoßbelastung berücksichtigen. Beginnen Sie mit der Motorleistung und der angetriebenen Lastanforderung. Wenden Sie dann Multiplikatoren für den 24/7-Betrieb und starke Stoßbelastungen an (häufig in Walzwerken). Für Stahlanwendungen streben Sie einen Servicefaktor (SF) von mehr als 1,75 bzw. bis zu 3,0 für kritische Hebegeräte wie Pfannen an.
A: Hohe Temperaturen verdünnen Standard-Mineralöle und beeinträchtigen den Schmierfilm. Sie sollten hochwertige synthetische Getriebeöle (auf PAO- oder PAG-Basis) verwenden, die eine hervorragende Viskositätsstabilität und Oxidationsbeständigkeit bei hohen Temperaturen bieten. Überprüfen Sie bei der Umstellung auf synthetische Schmierstoffe stets die Kompatibilität der Dichtungen (z. B. durch Verwendung von Viton-Dichtungen).
A: Robuste Untersetzungsgetriebe haben zwar längere Intervalle, sind aber nicht wartungsfrei. Führen Sie alle 2.000 bis 3.000 Stunden eine Ölanalyse durch, um nach Metallpartikeln oder Verunreinigungen zu suchen. Bei Ölwechseln liegen die Standardintervalle oft bei 5.000 Stunden, mit synthetischem Öl und robuster Filterung können diese jedoch bis zu 15.000 Stunden betragen. Empfehlenswert ist außerdem eine regelmäßige Vibrationsüberwachung.
