Los entornos de fabricación de acero son implacables. Aquí los equipos se enfrentan a temperaturas ambiente que superan los 60°C, nubes de polvo abrasivo y cargas de impacto que romperían los componentes industriales estándar. En este contexto, la transmisión suele ser el eslabón más débil. Las cajas de engranajes estándar frecuentemente fallan prematuramente debido a sobrecarga térmica o fatiga de los rodamientos, lo que provoca tiempos de inactividad no planificados que cuestan miles de dólares por minuto en pérdida de producción.

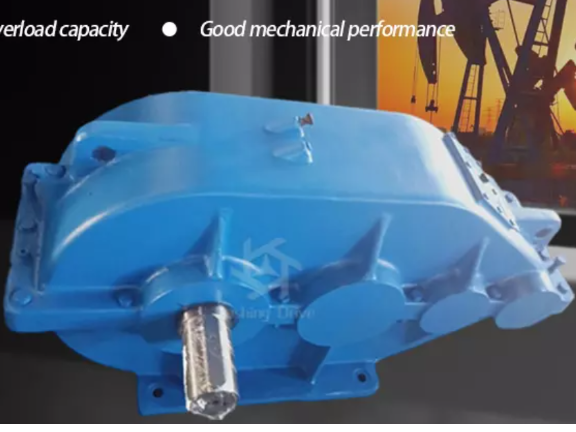

La solución está en especificar un Reductor de velocidad cilíndrico robusto . Estos no son meros dispositivos de transmisión; son salvaguardias diseñadas para garantizar el tiempo de actividad en los procesos de fundición y laminación continua. A diferencia de las cajas de engranajes de uso general, una unidad robusta está construida para soportar tensiones metalúrgicas específicas y riesgos ambientales. Este artículo analiza aplicaciones específicas de alto estrés dentro de las acerías y describe los criterios de ingeniería necesarios para seleccionar un reductor capaz de resistirlas.
Especificidad de la aplicación: por qué los laminadores, las plantas de sinterización y los puentes grúa requieren distintas configuraciones de cajas de engranajes (factor de servicio > 2,0).
La definición de 'robusto': 'robusto' no es una palabra de moda en marketing; se refiere a especificaciones mensurables: engranajes cementados, cojinetes de gran tamaño y sellado especializado.
Enfoque en el costo total de propiedad: si bien los costos iniciales de los reductores de servicio pesado son más altos, el retorno de la inversión se logra a través de intervalos de mantenimiento extendidos y fallas catastróficas reducidas.
Prioridad de selección: Priorice la disipación térmica y la vida útil L10 del rodamiento sobre las clasificaciones de torque brutas únicamente.
Los laminadores presentan el ciclo de trabajo más violento en una planta siderúrgica. La transmisión debe soportar la fase de 'mordida', donde la losa de metal ingresa por primera vez a los rodillos. Este evento envía un pico de par masivo e instantáneo a través de la unidad reductora. Pone a prueba los límites mecánicos de cada diente y eje de engranaje.
Las unidades de engranajes rectos convencionales a menudo fallan catastróficamente en estos escenarios. Su diseño de dientes rectos da como resultado un enganche abrupto. Cuando se produce una carga de impacto, la concentración de tensión en un solo diente a menudo excede su límite elástico, lo que provoca la rotura. Además, las unidades estándar a menudo carecen de la relación de contacto necesaria para distribuir estas cargas de manera efectiva, lo que resulta en una rápida picadura de la cara del engranaje.
Para sobrevivir al laminador, los ingenieros deben priorizar configuraciones específicas:
Configuraciones helicoidales y de doble hélice: los reductores robustos utilizan engranajes helicoidales con ángulos de hélice típicamente entre 15° y 30°. Esta geometría garantiza que varios dientes estén en contacto en un momento dado. Aumenta la relación de contacto, suavizando eficazmente la carga de impacto durante la fase de mordida.
Superficies de dientes duros carburizados: la eficiencia moderna exige tecnología de dientes duros. Los engranajes deben fabricarse con acero aleado con bajo contenido de carbono, carburarse y templarse. Esto crea una superficie lo suficientemente dura como para resistir la fatiga y al mismo tiempo mantiene un núcleo resistente y dúctil para absorber el impacto.
Métrica de decisión: al seleccionar una unidad, evalúe la rigidez torsional. La alta rigidez evita el 'enrollamiento' en el tren de engranajes, lo cual es fundamental para mantener un espesor de calibre constante en el producto de acero final.
Las plantas de sinterización y peletización se caracterizan por su atmósfera. El aire suele estar obstruido por el polvo del mineral de hierro y los finos de sinterización. Estas partículas son extremadamente duras y actúan como un compuesto abrasivo si ingresan al cárter de aceite de la caja de cambios.
Los sellos de labio de goma estándar son el principal punto de falla aquí. En un ambiente abrasivo, el polvo se acumula en el eje. A medida que el eje gira, este polvo actúa como papel de lija, ranurando el eje y desgastando el labio del sello. Una vez que el sello se ve comprometido, los contaminantes ingresan al aceite, lo que provoca una rápida falla de los rodamientos y desgaste de los engranajes.
Un reductor construido para esta zona requiere una estrategia de defensa de múltiples capas:
Sistemas de sellado avanzados: Los sellos estándar son insuficientes. Debe especificar sellos de taconita, sellos de laberinto o barreras de grasa purgables. Estos diseños excluyen físicamente las partículas, incluso en nubes de polvo densas.
Gestión térmica: Las plantas de sinterización están calientes. El calor ambiental reduce la capacidad térmica de la caja de cambios. Las unidades robustas integran sistemas de refrigeración auxiliares, como ventiladores accionados por eje, serpentines de refrigeración internos o sistemas externos de lubricación forzada con intercambiadores de calor.
Métrica de decisión: Verifique la clasificación IP y la compatibilidad del material del sello. Para zonas de alta temperatura, los sellos de Viton (FKM) son superiores al NBR (Nitrilo) estándar debido a su resistencia a la degradación térmica.
En la acería, mover acero fundido es una operación de alto riesgo. La confiabilidad en puentes grúa y torretas de cuchara es un requisito de seguridad, no solo un objetivo de producción. Una falla en el engranaje aquí podría provocar la caída de la cuchara, lo que provocaría daños catastróficos y la posible pérdida de vidas.
Estas aplicaciones implican ciclos de trabajo intermitentes con altas frecuencias de arranque/parada. También deben soportar cargas inerciales masivas. El reductor debe controlar la carga tanto durante la elevación como durante el descenso (fuerzas de frenado regenerativas), ejerciendo una tensión única en los cojinetes del eje de salida.
La ingeniería para la seguridad requiere un diseño excesivo significativo en comparación con los transportadores industriales estándar:
Factores de servicio elevados: los ingenieros deben especificar factores de servicio (SF) de 2,0 a 3,0. Este margen de seguridad tiene en cuenta las cargas dinámicas y garantiza que la unidad funcione bien dentro de sus límites de fatiga.
Diseños de eje paralelo: Se prefieren los reductores cilíndricos de eje paralelo para polipastos de grúa. Su diseño es ideal para manejar cargas elevadas en voladizo en el eje de salida, lo cual es común cuando se conecta a un tambor de cable.
Métrica de decisión: No confíe únicamente en las clasificaciones de torsión de los engranajes. Busque fabricantes que proporcionen datos calculados sobre la vida por fatiga de los rodamientos . En aplicaciones de elevación vertical, la vida útil del rodamiento (vida L10) suele ser el factor limitante.
Para el ojo inexperto, dos cajas de cambios pueden parecer idénticas. Sin embargo, la 'robustez' se define por la ciencia de los materiales y la precisión de fabricación oculta dentro de la carcasa. Los compradores deben mirar más allá de los números básicos de potencia y relación en la hoja de datos.
La elección del metal determina la longevidad. Los engranajes estándar pueden utilizar endurecimiento por inducción, que trata sólo la superficie. Una unidad robusta normalmente utiliza acero de aleación con bajo contenido de carbono (como 20CrMnTi) que se somete a cementación y enfriamiento. Este proceso logra una carcasa profundamente endurecida (HRC 58-62) para resistencia al desgaste.
La rigidez de la vivienda es igualmente vital. Si bien el acero fabricado tiene una alta resistencia al impacto, a menudo se prefiere el hierro fundido de alta calidad por sus propiedades superiores de absorción de vibraciones, que protegen los componentes internos.
La precisión se correlaciona directamente con la eficiencia y el ruido.
Estándares de rectificado: Exija niveles de calidad DIN 5/6 o AGMA 11+. El rectificado de precisión garantiza >96 % de eficiencia y reduce significativamente los niveles de ruido.
Modificación del perfil: bajo cargas pesadas, los ejes se desvían ligeramente. Los engranajes robustos presentan modificaciones de perfil o 'coronación' para compensar esta deflexión, lo que garantiza que la carga permanezca distribuida en el centro del diente en lugar de en los bordes.
| Característica | Reductor industrial estándar | Reductor de acería robusto |
|---|---|---|
| Material del engranaje | Acero al carbono medio/endurecido por inducción | Aleación baja en carbono (20CrMnTi) / Carburizada |
| Caza de focas | Sello de labio NBR estándar | Taconita / Laberinto / Viton |
| Vida útil del rodamiento (L10) | ~5.000 - 10.000 horas | >50.000 horas |
| Factor de servicio | 1,0 - 1,5 | 2.0 - 3.0+ |
Los equipos de adquisiciones a menudo caen en la trampa del 'precio versus costo'. Un precio de compra inicial más bajo a menudo indica el uso de rodamientos de tamaño insuficiente, caras de engranajes más blandas o sellos inferiores. En una acería que funciona las 24 horas del día, los 7 días de la semana, el costo total de propiedad (TCO) cuenta una historia diferente.
El consumo de energía es un gasto operativo importante. Un reductor cilíndrico robusto normalmente funciona con una eficiencia de aproximadamente el 98% por etapa. Por el contrario, las tecnologías de tornillo sin fin más antiguas pueden alcanzar sólo entre un 60% y un 80% de eficiencia. En aplicaciones continuas como mesas de rodillos, cambiar a unidades cilíndricas de alta eficiencia puede reducir los costos de electricidad entre un 15% y un 20% anual.
La mano de obra de mantenimiento y el tiempo de inactividad son costosos.
Intervalos de cambio de aceite: las unidades estándar pueden requerir cambios de aceite cada 5000 horas. Los diseños robustos, compatibles con lubricantes sintéticos y con cárteres más grandes, pueden extender este intervalo a más de 15 000 horas.
Mantenimiento modular: busque diseños de carcasa dividida. Esto permite a los equipos de mantenimiento inspeccionar engranajes o reemplazar rodamientos in situ sin desmontar toda la unidad de la base de la máquina, lo que ahorra horas de inactividad.
Encontrar el socio adecuado es tan importante como el propio hardware. No todos los proveedores comprenden los matices de la producción de acero. Necesitas un Fabricante de reductores de velocidad cilíndricos robustos que puede demostrar capacidad en la industria pesada.
Personalización: Las acerías están llenas de equipos heredados. ¿Puede el fabricante modificar las dimensiones del eje, las distancias entre centros o las relaciones para crear un reemplazo 'directo' para una unidad obsoleta? Esta capacidad evita la necesidad de rediseñar toda la base de la máquina.
Cumplimiento: asegúrese de que cumplan con los estándares ISO, DIN o AGMA relevantes para la industria pesada. El cumplimiento garantiza que las clasificaciones de carga se calculan utilizando fórmulas estandarizadas y verificables.
Cuando ocurre una avería, el tiempo de entrega es el enemigo. Verificar la cadena de suministro del fabricante. ¿Mantienen un stock de repuestos críticos como sellos y cojinetes? El soporte local o las capacidades de envío rápido son esenciales para minimizar el riesgo de tiempo de inactividad.
Nunca aceptes un prototipo sin datos. ¿El fabricante realiza pruebas de carga completa y análisis de ruido antes del envío? Un fabricante acreditado proporcionará informes de prueba que verifiquen que la unidad cumpla con las especificaciones térmicas y mecánicas bajo carga.
En la fabricación de acero, la caja de cambios es el corazón de la producción. Elegir una unidad genérica basándose únicamente en el precio o en las clasificaciones de torque del catálogo es un error estratégico que conduce a fallas crónicas. Una implementación exitosa requiere hacer coincidir las capacidades térmicas y mecánicas del reductor con la zona específica del laminador, ya sea el bastidor de laminación propenso a golpes o la planta de sinterización obstruida por el polvo.
Le animamos a auditar sus activos actuales con alto riesgo de fallos. Identifique dónde se quedan cortas las unidades estándar y consulte con un especialista en ingeniería para especificar una solución cilíndrica verdaderamente robusta. Esta inversión salvaguarda su tiempo de actividad y estabiliza su presupuesto de mantenimiento.
R: Un reductor robusto está diseñado para trabajos severos. Mientras que las unidades estándar pueden tener un factor de servicio de 1,0, las unidades robustas tienen como objetivo 2,0 o superior. Cuentan con engranajes cementados cementados (HRC 58-62) para resistencia al impacto, carcasas de hierro fundido reforzado para amortiguar las vibraciones y sistemas de sellado especializados (como Taconite o sellos laberínticos) para excluir el polvo y la humedad agresivos que se encuentran en la industria pesada.
R: La eficiencia y la gestión térmica son las razones principales. Los engranajes cilíndricos alcanzan ~98 % de eficiencia por etapa, mientras que los engranajes helicoidales suelen tener dificultades entre el 60 % y el 80 %. En aplicaciones de servicio continuo, como mesas de rodillos, los engranajes helicoidales generan calor excesivo debido a la fricción por deslizamiento, lo que provoca fallas térmicas. Los engranajes cilíndricos funcionan a menor temperatura y reducen significativamente el consumo de electricidad.
R: Debe tener en cuenta la duración operativa y la intensidad de la carga de choque. Comience con la potencia del motor y los requisitos de carga impulsada. Luego, aplique multiplicadores para operación 24 horas al día, 7 días a la semana y cargas de choque pesadas (comunes en laminadores). Para aplicaciones de acero, busque un factor de servicio (SF) superior a 1,75 o hasta 3,0 para equipos de elevación críticos como cucharas.
R: Las altas temperaturas diluyen los aceites minerales estándar, comprometiendo la película lubricante. Debe utilizar aceites para engranajes sintéticos de alta calidad (a base de PAO o PAG) que ofrecen una estabilidad de viscosidad superior y resistencia a la oxidación a altas temperaturas. Siempre verifique la compatibilidad de los sellos (por ejemplo, usando sellos de Viton) cuando cambie a lubricantes sintéticos.
R: Si bien los reductores robustos tienen intervalos más largos, no están exentos de mantenimiento. Realice un análisis de aceite cada 2000 a 3000 horas para verificar si hay partículas metálicas o contaminación. Para los cambios de aceite, los intervalos estándar suelen ser de 5000 horas, pero con aceite sintético y una filtración robusta, esto puede extenderse a 15000 horas. También se recomienda un control regular de las vibraciones.
